Несущая схема
Часть дома, которая принимает вес этажей, людей, мебели, снега и ветра. В «Дружбе» и «Любви» эту работу выполняет каркас. В малоэтажных кварталах основная нагрузка передаётся через каменные стены.
Строительство и комплектация
Из чего
построены дома
В «Мечте» применялось несколько конструктивных схем. У многоэтажных домов — железобетонный каркас, у малоэтажных кварталов — несущие стены из керамзитобетонных блоков. Фундаменты, фасады и кровли тоже различаются.
Поэтому у каждого квартала здесь своя страница. На ней видно, что держит дом, как устроена наружная стена и чем отделан фасад.
01Несущая схема дома
ФундаментСваи и отдельные ростверки
Под каждой колонной — железобетонная опора над группой свай.
КрышаПлоская кровля
02Срез наружной стены
Внутри домаУлица
01
02
03
04
- 01Газобетон
заполняет проёмы каркаса
- 02Минеральная вата
сохраняет тепло
- 03Вентиляционный зазор
выводит влагу
- 04Фиброцементные панели
защищают фасад

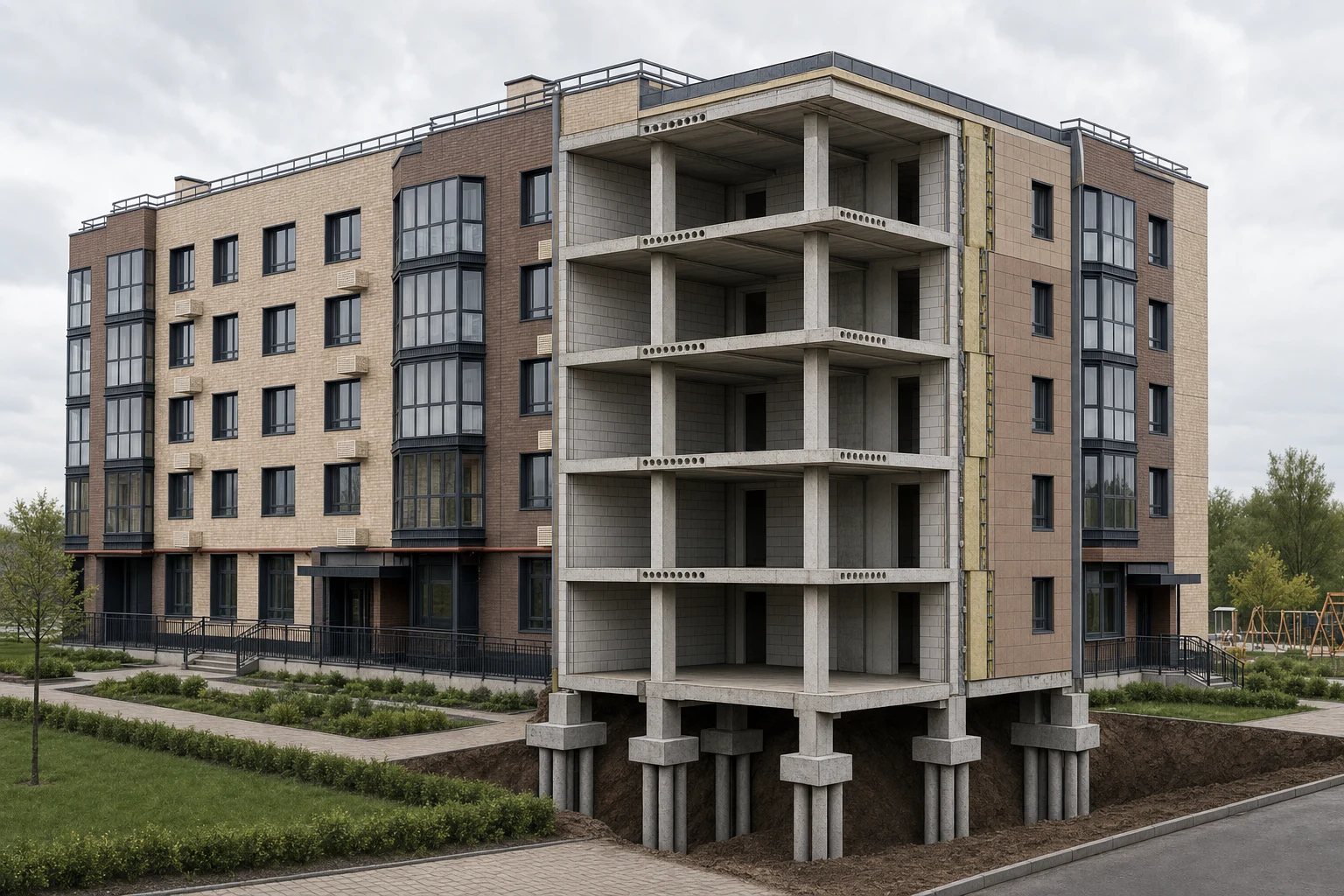

01 · квартал 19
Дружба
Сборно-монолитный железобетонный каркасДома «Дружбы» держит железобетонный каркас из заводских колонн, ригелей и пустотных плит. На площадке элементы соединяют арматурой и бетоном, поэтому после замоноличивания каркас работает как единая жёсткая система. Наружные стены заполняют газобетоном, утепляют минеральной ватой и закрывают фиброцементным вентилируемым фасадом.
Разобрать конструкцию →01Несущая схема дома
ФундаментСваи и отдельные ростверки
Под каждой колонной — железобетонная опора над группой свай.
КрышаПлоская кровля
02Срез наружной стены
Внутри домаУлица
01
02
03
04
- 01Газобетон
заполняет проёмы каркаса
- 02Минеральная вата
сохраняет тепло
- 03Вентиляционный зазор
выводит влагу
- 04Фиброцементные панели
защищают фасад

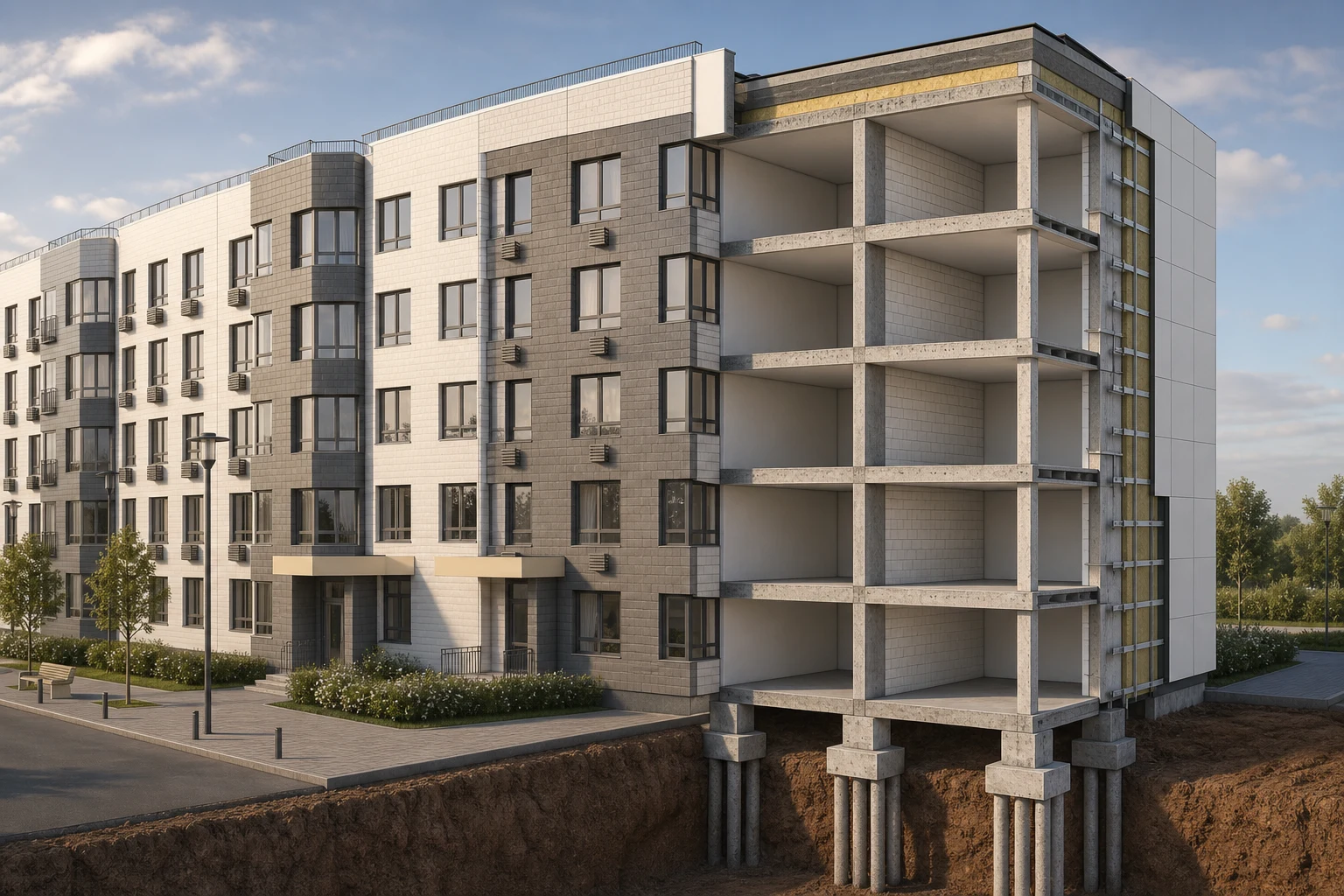

02 · квартал 18
Любовь
Сборно-монолитный железобетонный каркасВ «Любви» применена та же конструктивная семья, что и в «Дружбе». Заводские железобетонные колонны, ригели и плиты монтируют на площадке и связывают монолитными узлами. Тёплый контур образуют газобетон, наружная минеральная вата и навесные фиброцементные панели.
Разобрать конструкцию →01Несущая схема дома
ФундаментСплошная фундаментная плита
Железобетонная плита толщиной 40 см распределяет вес всего дома.
КрышаМеталлочерепица
02Срез наружной стены
Внутри домаУлица
01
02
03
04
- 01Керамзитобетон
несущая стена
- 02Минеральная вата
сохраняет тепло
- 03Вентиляционный зазор
выводит влагу
- 04Фиброцементные панели
защищают фасад

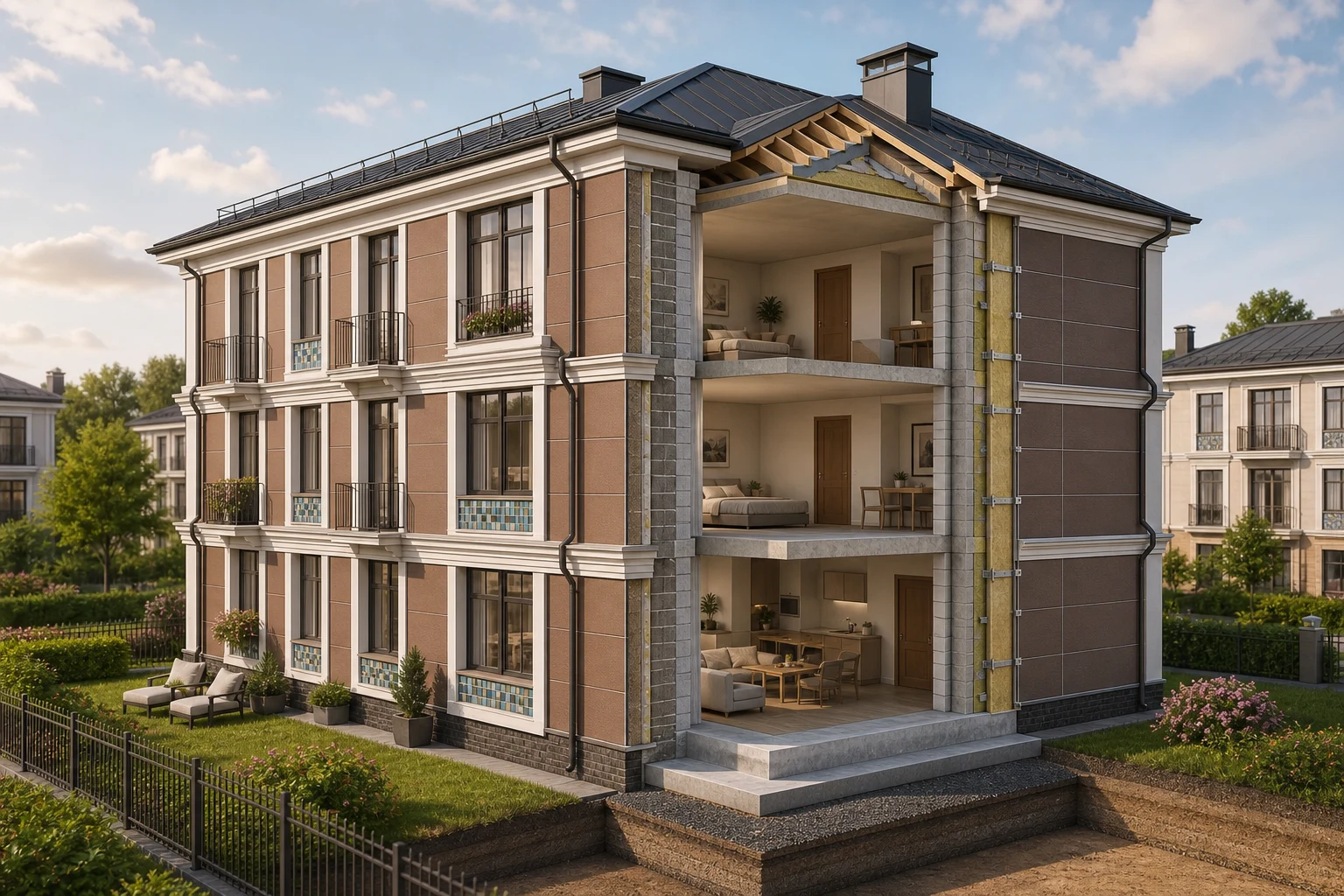

03 · квартал М4.3
Пение птиц
Несущие керамзитобетонные стены и железобетонные перекрытияВ «Пении птиц» нагрузку принимают стены из керамзитобетонных блоков, усиленные монолитными поясами. Между этажами уложены железобетонные пустотные плиты. Дом стоит на монолитной фундаментной плите, снаружи утеплён и отделан фиброцементными панелями по вентилируемой системе.
Разобрать конструкцию →01Несущая схема дома
ФундаментСваи и монолитный ростверк
Ростверк — железобетонные балки поверх свай: на них стоят стены дома.
КрышаМеталлочерепица
02Срез наружной стены
Внутри домаУлица
01
02
03
04
- 01Керамзитобетон
несущая стена
- 02Минеральная вата
сохраняет тепло
- 03Вентиляционный зазор
выводит влагу
- 04Фиброцементные панели
защищают фасад

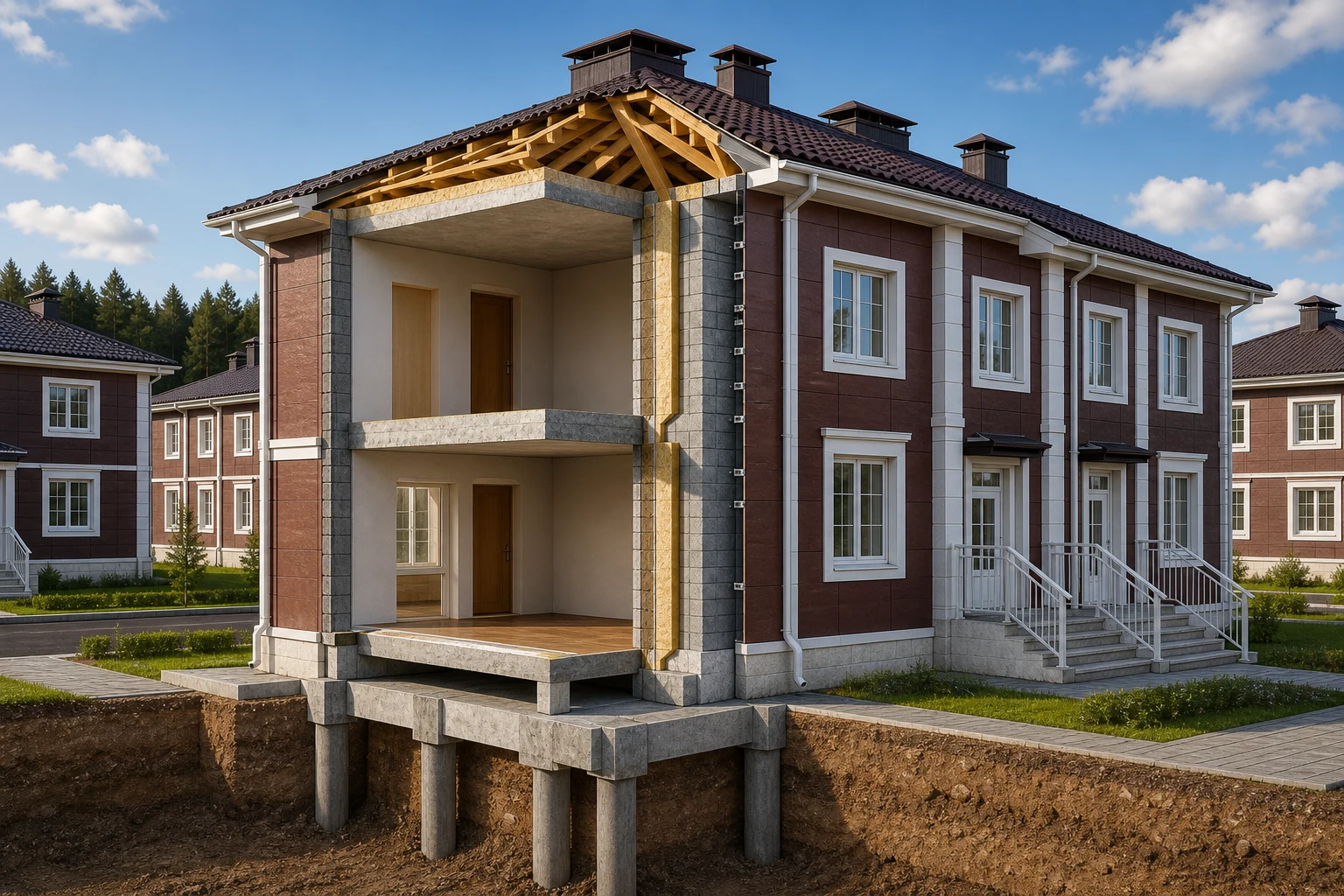

04 · квартал 13
Земляничная поляна
Керамзитобетонные стены, железобетонные перекрытия и скатная кровляДома «Земляничной поляны» опираются на железобетонные сваи. Сверху сваи объединяет монолитный ростверк — система железобетонных балок, на которой стоят стены и которая распределяет вес дома между сваями. Несущие стены сложены из керамзитобетонных блоков, перекрытия выполнены из железобетонных плит. Снаружи находятся утепление и фиброцементный вентилируемый фасад, сверху — деревянная скатная кровля с металлочерепицей.
Разобрать конструкцию →01Несущая схема дома
ФундаментСваи и монолитный ростверк
Ростверк — железобетонные балки поверх свай: на них стоят стены дома.
КрышаЦементно-песчаная черепица Kriastak
02Срез наружной стены
Внутри домаУлица
01
02
03
04
- 01Керамзитобетон
несущая стена
- 02Минеральная вата
сохраняет тепло
- 03Вентиляционный зазор
выводит влагу
- 04Фиброцементные панели
защищают фасад

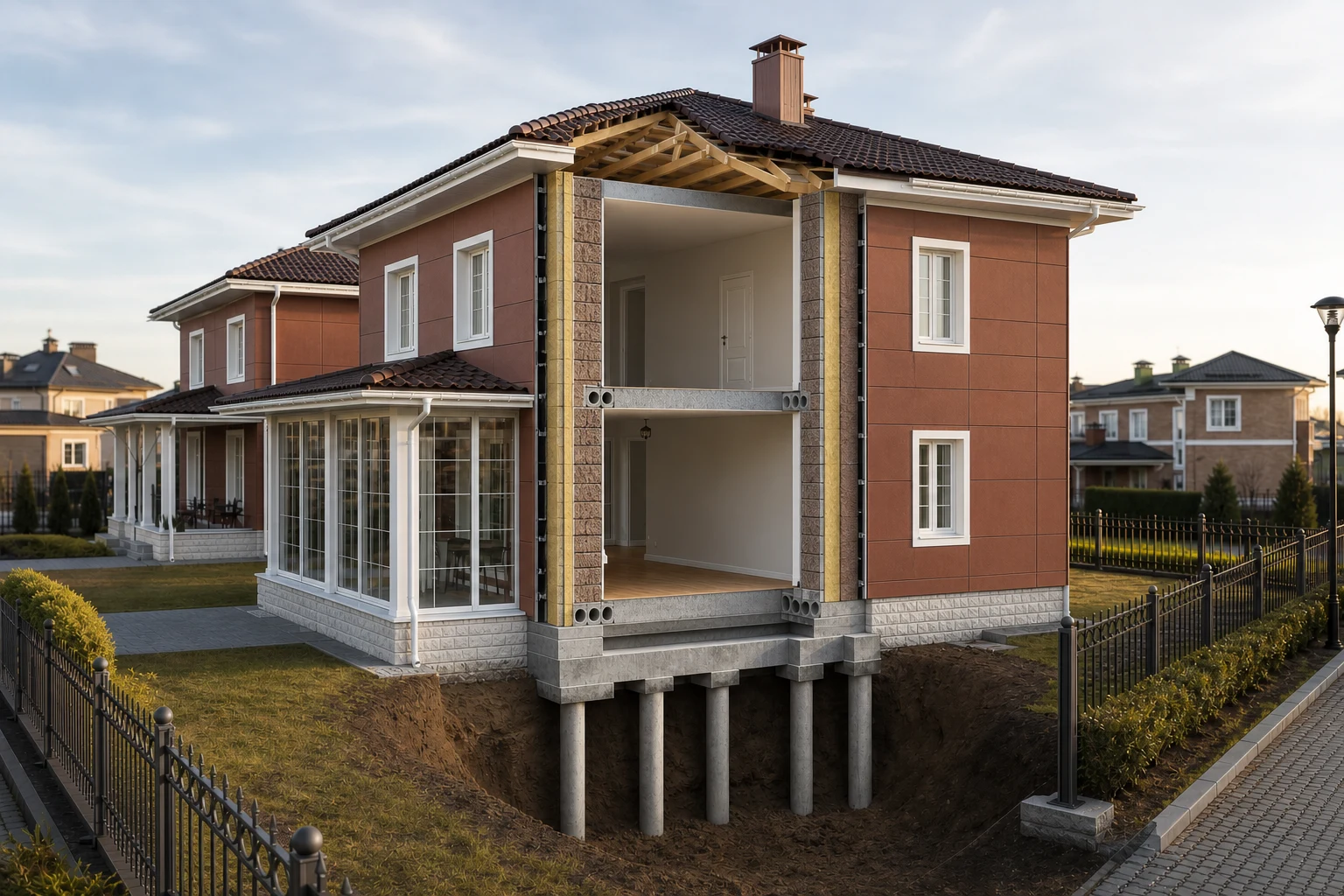

05 · квартал М4.2
Лесная мелодия
Керамзитобетонные стены, фиброцементный фасад и цементно-песчаная черепицаВ «Лесной мелодии» несущие стены сложены из керамзитобетонных блоков, а перекрытия выполнены из железобетонных плит. Сваи объединяет монолитный ростверк — система железобетонных балок, на которой стоят стены и которая распределяет вес дома между сваями. Снаружи идут минеральная вата, вентиляционный зазор и фиброцементные панели. Деревянная многоскатная крыша покрыта цементно-песчаной черепицей Kriastak.
Разобрать конструкцию →01Несущая схема дома
ФундаментСваи и монолитный ростверк
Ростверк — железобетонные балки поверх свай: на них стоят стены дома.
КрышаМеталлическая кровля
02Срез наружной стены
Внутри домаУлица
01
02
03
04
- 01Керамзитобетон
несущая стена
- 02Пенополистирол
слой утепления
- 03Пескобетонный блок
тяжёлая наружная облицовка
- 04Фасадная краска
нанесена на готовую серую кладку

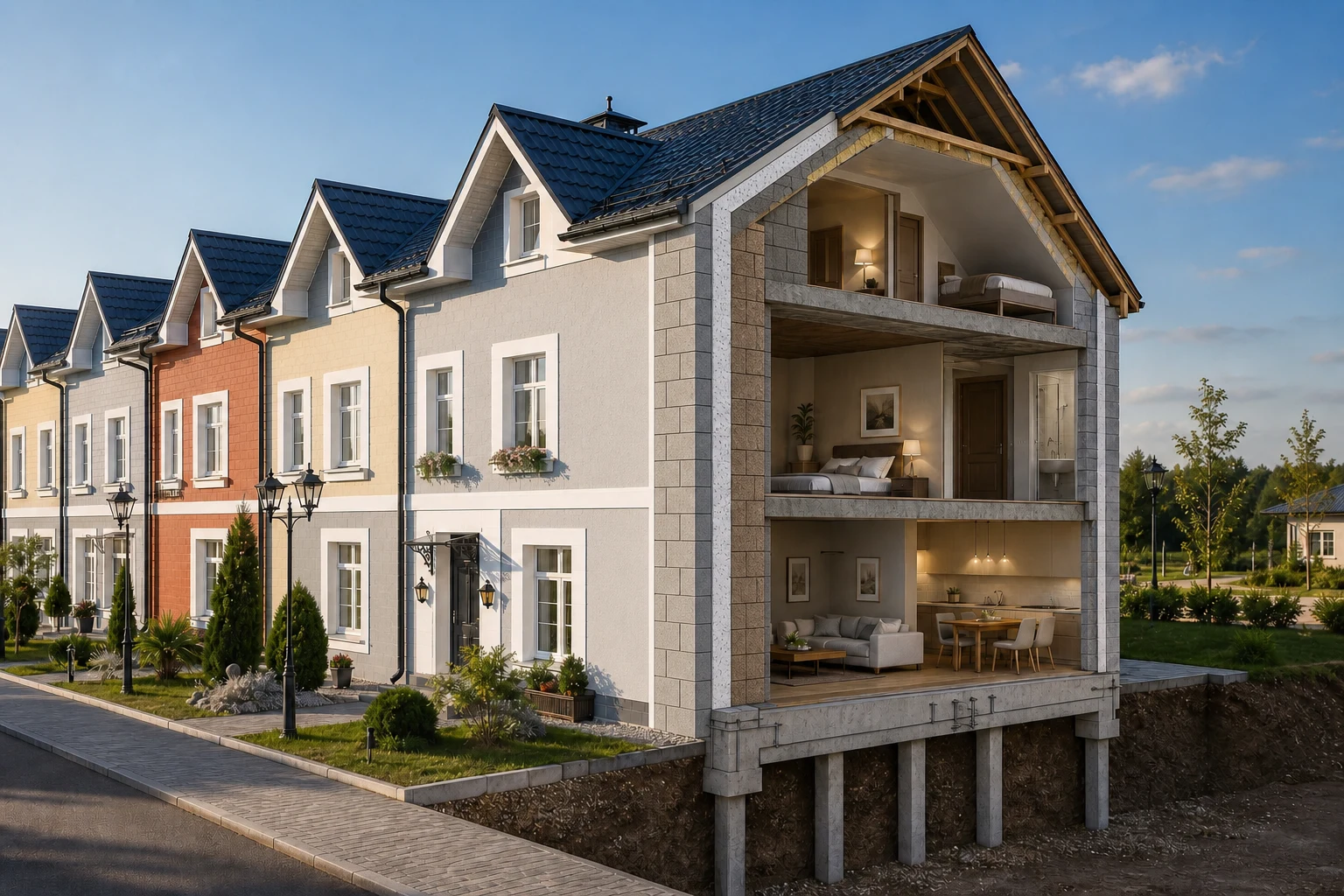

06 · квартал 2.3
Тюльпаны
Трёхслойная каменная стена и мансардная кровляСтена «Тюльпанов» устроена в три основных слоя. Изнутри находится несущий керамзитобетонный блок, затем пенополистирольный утеплитель, снаружи — тяжёлый пескобетонный блок. Наружные блоки монтировали серыми и красили фасадной краской уже по готовой поверхности.
Разобрать конструкцию →Два термина
Что здесь важно различать
Фасадная отделка
Наружный защитный слой. Фиброцементные панели висят на отдельной подсистеме и не держат дом. В «Тюльпанах» снаружи находится тяжёлый пескобетонный блок, окрашенный по готовой поверхности.
